Maskinbearbetade gjutdelar
Precisionsbearbetade gjutdelar: tekniska specifikationer och OEM-tillverkning
Precisionsbearbetade gjutdelar integrerar nästan-nät-metallgjutning med sekundär CNC-bearbetning för att leverera komponenter som uppfyller exakta dimensionstoleranser, snäva geometriska specifikationer och komplexa strukturella krav. Genom att kombinera gjutningsmetoder med lågt-avfall med hög-bearbetning uppnår OEM-köpare optimerade enhetskostnader, minskade ledtider och strukturell integritet över kritiska industriella applikationer.

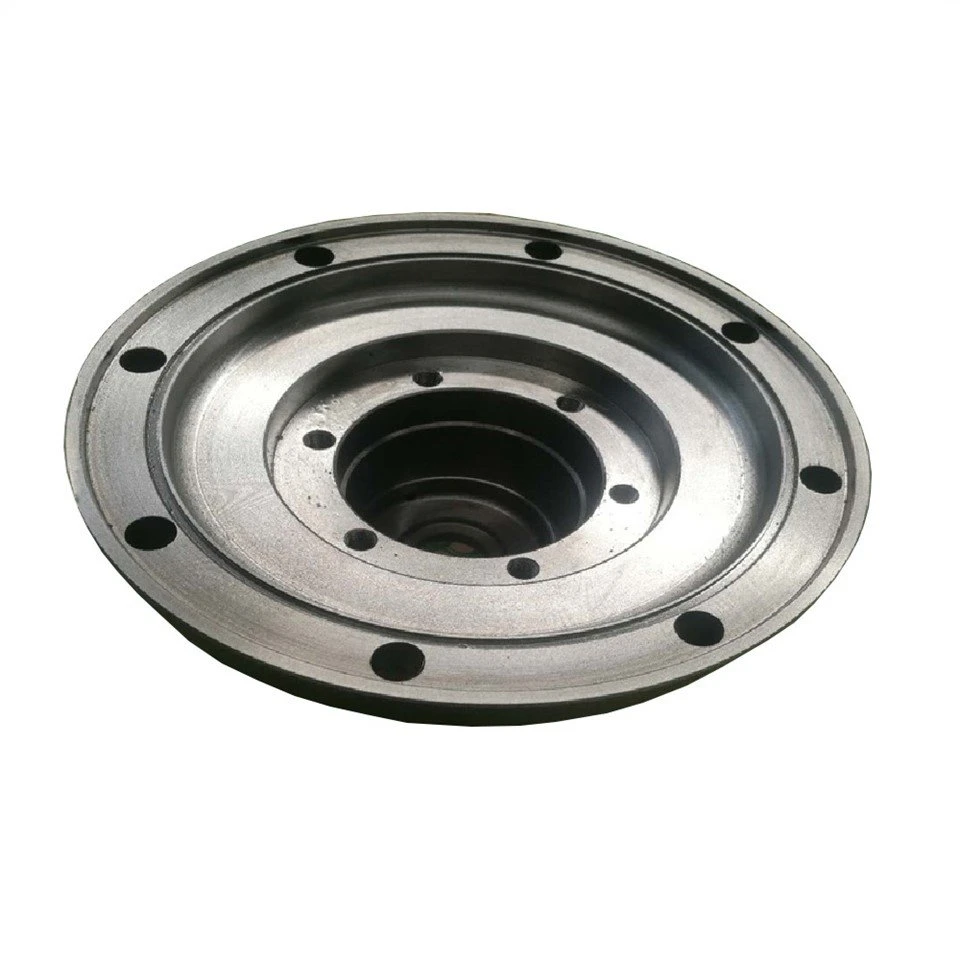

Maskinbearbetade gjutningsdelar
Snäva dimensionstoleranser:
Sekundära CNC-operationer uppnår toleranser ner till ±0,010 mm (±0,0004 tum) på kritiska passande ytor, lagertappar och gängade egenskaper.
Komplexa inre och yttre geometrier:
Investeringar och sandgjutning bildar invecklade inre hålrum, underskärningar och tunna väggar som är omöjliga eller kostsamma-förbjudna att bearbeta helt från fast ämne.
Materialanvändningseffektivitet:
Nära-net-formgjutning minimerar råvaruavfallet, vilket minskar de totala materialkostnaderna med upp till 40 % på hög-legerade stål-, rostfritt stål- och segjärnskomponenter.
Förbättrad mekanisk prestanda:
Termisk bearbetning i kombination med exakt bearbetning av verktygsbanor säkerställer strukturell stabilitet, slitstyrka och hög draghållfasthet under dynamiska belastningar.
Från gjutning till färdig bearbetad del
Att konvertera rågjutgods till färdiga komponenter kräver kontrollerad tillverkning i flera-steg:
• [Skapa verktyg och mönster]
• [Metallgjutning (investering/sand/skal)]
• [De-gating, Fettling & Shot Blasting]
• [Termisk bearbetning (avspänningsavlastning/glödgning)]
• [CNC-bearbetning med grov och finfinish]
• [Ytbehandling och plätering]
• [CMM Inspection & NDT Quality Sign-off]
Mönster och formdesign:CAD/CAM-teknik optimerar grindsystem, krymptillstånd och placeringar av stigrör för att förhindra inre porositet.
Primär casting:Smält legering hälls under kontrollerade termiska förhållanden i investeringsskal, hartssandformar eller permanenta formar.
Fettning och initial bearbetning:Spruar, stigar och blixtar avlägsnas mekaniskt, följt av kulblästring för att rengöra den råa gjutytan.
Stressavlastande och värmebehandling:Gjutgods genomgår termiska cykler för att lindra inre spänningar och etablera erforderliga metallografiska strukturer före bearbetning.
Precisionsbearbetning:Flera-axliga CNC-svarvar och vertikala/horisontella bearbetningscentra (VMC/HMC) bearbetar kritiska funktioner, gängor, tätningsspår och referensplatser.
Ytbehandling och slutbesiktning:Efterbehandlingsoperationer (t.ex. passivering, anodisering, målning) tillämpas före CMM-verifiering och icke-destruktiv testning (NDT).
Gjutprocesser för bearbetade delar
|
Behandla |
Typiska toleranser (som-Cast) |
Ytjämnhet (Ra) |
Min väggtjocklek |
Volym lämplighet |
Vanliga legeringar |
|
Investeringsgjutning (förlorat vax) |
±0,13 mm - ±0,25 mm |
1.6 - 3.2 μm |
1,5 mm |
Låg till hög (100–50,000+ st) |
Rostfritt stål, kolstål, superlegeringar |
|
Harts / Silica Sandgjutning |
±0,50 mm - ±1,50 mm |
6.3 - 12.5 μm |
4,5 mm |
Medium till hög (500–100,000+ st) |
Duktilt järn, gråjärn, kolstål |
|
Skalformgjutning |
±0,25 mm - ±0,50 mm |
3.2 - 6.3 μm |
3,0 mm |
Medium till hög (1 000–50 000 st) |
Kolstål, Legerat stål, Gjutjärn |
|
Gravity / Formgjutning |
±0,15 mm - ±0,35 mm |
1.6 - 6.3 μm |
2,0 mm |
Hög (5,000+ st) |
Aluminiumlegeringar, kopparlegeringar, zink |
Material för maskinbearbetade gjutdelar
Rostfritt stål
• Betyg: 304/304L, 316/316L, 17-4PH, Duplex 2205, 410, 420.
• Nyckelegenskaper: Korrosionsbeständighet, värmetolerans, hög draghållfasthet (515 - 1100 MPa).
• Bearbetbarhet: Kräver styva inställningar, hårdmetall/CBN-verktyg och konstant spånbelastningskontroll för att förhindra arbetshärdning.
Kol och legerat stål
• Betyg: WCB, LCB, 1020, 1045, 4140, 4340, 8620.
• Nyckelegenskaper: Hög seghet, slagtålighet, anpassningsbar hårdhet efter-värmebehandling (180 - 600 HBW).
• Bearbetbarhet: Bra spånbildning; lämplig för höghastighetsfräsning, svarvning och broschning-.
Duktilt och grått gjutjärn
• Betyg: QT450-10, QT500-7, GGG40, GGG50, klass 30/35 (HT250).
• Nyckelegenskaper: Vibrationsdämpning, grafit-självsmörjning-, hög utmattningshållfasthet.
• Bearbetbarhet: Utmärkt spånbrytning; lågt verktygsslitage under torra eller översvämmade-klippmiljöer.
Aluminium- och kopparbaslegeringar
• Betyg: A356, A380, C83600 (Blyad röd mässing), C95800 (Nickel Aluminium Brons).
• Nyckelegenskaper: Hög hållfasthet-till-viktsförhållande, hög termisk/elektrisk ledningsförmåga, havsvattenkorrosionsbeständighet.
• Bearbetbarhet: Höga skärhastigheter kan uppnås; kräver höga spånvinklar för att hantera klibbigt spånflöde.
CNC svarvning och fasad:Utför koncentriska diametrar, O-ringsspår, avfasningar och utvändiga gängor med utlopp < 0,015 mm.
Vertikal och horisontell CNC-fräsning:Skär plana ytor, kilspår, fickor och monteringsmönster; HMC-inställningar tillåter gravstensindexering med 4-axlar för effektivitet i hög volym.
Boring & Precision Reaming:Uppnår snäva håltoleranser (ISO H7/H8) för lagersäten och lokaliseringsstiftinriktning.
Tappning & gängfräsning:Genererar interna UNC-, UNF-, Metric-, NPT- och BSPP-trådar med 100 % tråd-verifiering.
5-axlig bearbetning:Utför enkel-installation med flera-vinklar funktioner på komplexa ventilhus, impeller och pumphus för att minimera staplingsfel-.
Dimensionell kontroll och ytfinish
Parametrar för bearbetningskapacitet
Bearbetningstoleranser:
Standard ±0,015 mm; precisionsegenskaper ±0,005 mm (±0,0002 tum).
Som-Cast Roughness:
Ra 3.2 - 12.5 μm (beroende på process).
Maskinbearbetad ytfinish:
Standard CNC-fräsning/svarvning Ra 1.6 - 3.2 μm; finbearbetning/slipning ner till Ra 0.4 - 0.8 μm.
Positioneringsnoggrannhet:
Linjär positionering ±0,005 mm; repeterbarhet ±0,003 mm.
Värmebehandling och ytbehandling
Termiska bearbetningsalternativ
• Normalisering & glödgning: Avlastar interna gjutpåkänningar, homogeniserar mikrostrukturer och förbättrar bearbetningsgenomströmningen.
• Härdning och härdning (Q&T): Ökar sträckgräns, dragseghet och kärnhårdhet över komponenter i legerat stål.
• Höljehärdning (förkolning/nitrering): Ger ythårdhet upp till 60 - 65 HRC samtidigt som den behåller en formbar inre kärna för hög-slitagedelar.
• Lösningsglödgning: Återställer korrosionsbeständigheten i austenitiska gjutgods av rostfritt stål genom att lösa upp kromkarbider.
Alternativ för ytbehandling
• Elektropolering och passivering: Tar bort fria järnpartiklar och etablerar ett skyddande oxidskikt på delar av rostfritt stål.
• Zink & Nickelplätering: Applicerad enligt ASTM B633 / ASTM B733 för korrosionsskydd i milda atmosfäriska miljöer.
• Pulverlackering och E-Beläggning: Ger hållbara, korrosionsbeständiga- yttre beläggningar (50 - 120 μm tjocklek) för industriell utomhusutrustning.
• Anodisering (Typ II / Typ III Hardcoat): Ökar ytslitagemotstånd och dielektriska egenskaper hos gjutna aluminiumdelar.
Kvalitetsverifiering integrerar materialanalys, dimensionskontroll och icke-förstörande granskning över produktionskörningar:
[Inkommande råmaterial] ──► Spektrometrisk kemisk analys
[I-Process Machining] ──► In-line Probing & Bore Gauges
[Inlägg-Bearbetar] ──► NDT (UT, MT, PT, RT)
[Final Sign-off] ──► CMM Coordinate Verification & MTR (EN 10204 3.1)
Utrustnings- och verifieringsstandarder
Kemisk analys:Optisk emissionsspektrometri (OES) verifierar överensstämmelse med värme-genom-den kemiska sammansättningen.
Mekanisk testning:Dragprovning (ASTM A370), Charpy V-skårslagsprovning och Brinell/Rockwell-hårdhetstestning.
Koordinatmätmaskiner (CMM):Multi-sensor-CMM mäter geometriska dimensioner, positionstolerans, koncentricitet och profilnoggrannhet.
Icke-destruktiv testning (NDT):
• Radiografisk testning (RT): Detekterar intern gaskrympning, porositet och inneslutningar.
• Ultraljudstestning (UT): Utvärderar inre sundhet i tunga-sektionsgjutningar.
• Magnetisk partikel (MT) och flytande penetrering (PT): Identifierar yt- och under-sprickor eller diskontinuiteter.
Dokumentation och spårbarhet:Materialtestrapporter (MTR) enligt EN 10204 3.1, PPAP nivå 3-dokumentation, fulldimensionella inspektionsregister och värmebehandlingsdiagram.
Typiska applikationer
Fluid Power & Process Utrustning
Ventilhus, vridspjällsventilskivor, pumphus, pumphjul, grenrörsblock, flänsadaptrar.
Av-motorvägs- och jordbruksmaskiner
Styrspinnar, planetväxelhållare, axelhus, konsolstöd, kopplingskomponenter.
Energi & tung utrustning
Turbinhus, växellådor, lagerhus, kompressorramar, kabelskivor.
Transport och industriell automation
Bromsok, motorfästen, robotarmbaser, linjära styrfästen, transportörsnav.
Anpassad gjutning och bearbetning
OEM-beställningar behandlas enligt kundens-levererade tekniska specifikationer och kvalitetsstandarder:
Produktionsvolymer:Prototypsatser (5–50 stycken), pilotkörningar (100–500 stycken), hög-volymproduktion (1 000–50,000+ stycken/år).
Verktygsutveckling:3D-mönsterutskrift för snabb prototypframställning, CNC-bearbetade verktyg i aluminium/stål för långa-produktionsserier.
Design för tillverkningsbarhet (DFM):Teknisk utvärdering av dragvinklar, enhetlighet i väggtjockleken, tillåten bearbetningsmaterial och fixturlokaliseringspunkter innan verktygskonstruktion.
Supply Chain-alternativ:Grovbearbetade, helbearbetade, monterade under-komponenter, FOB-, CIF- eller DDP-leveransvillkor.
Pump- och ventilgjutgods:Maskinbearbetade pumphjul av rostfritt stål och brons, delade höljen, ventilhus och manöverhus.
Växellåda och transmissionshus:Duktila järnhus med precisions-borrade lagersäten och tätade packningsytor.
Strukturella maskinfästen:Hög-stålgjutgods för montering av hydraulcylindrar, växelmotorer och svängpunkter.
Slitplåtar och linergjutgods:Höga-kromdelar av järn och legerat stål bearbetade med försänkta monteringshål för slitande miljöer.
Vad köpare bör tillhandahålla för en offertförfrågan
För att få en korrekt teknisk offert och uppskattning av ledtid, tillhandahåll:
2D-teknikritningar:
PDF- eller DWG-format som indikerar kritiska toleranser, ytfinish (Ra), datum, gängspecifikationer och inspektionsnoteringar.
3D CAD-modeller:
STEP-, IGES- eller Parasolid-filer för geometrisk utvärdering och generering av CNC-verktygsbanor.
Materialspecifikationer:
Betygsreferens (t.ex. ASTM, EN, DIN, JIS) och erforderliga värmebehandlingsförhållanden.
Uppskattad årlig volym (EAV) & orderpartistorlekar:
Hjälper till att bestämma verktygskonstruktionsmaterial och bearbetningsstrategi.
Kvalitets- och testkrav:
Nivå på NDT (RT/UT/MT/PT), CMM-rapporter, trycktestningsparametrar eller specifika certifieringar (t.ex. EN 10204 3.1).
Ytbehandlingskrav:
Beläggningsspecifikationer, pläteringstjocklek, färg eller passiveringsstandarder.
FAQ
Begär en teknisk RFQ för dina bearbetade gjutgods
Skicka dina 2D/3D-teknikritningar, materialkrav och uppskattade volymer för att få en detaljerad tillverkningsgenomgång, verktygsplan och prisuppgift inom 24 till 48 timmar.
Vi är väl-kända som en av de ledande tillverkarna och leverantörerna av bearbetade gjutdelar i Kina. Om du ska sälja högkvalitativa bearbetade gjutdelar till ett konkurrenskraftigt pris, välkommen att få mer information från vår fabrik.
